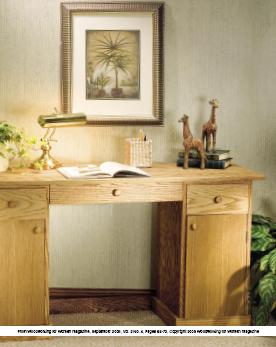

Libb.ru → Простой стол из дуба

Дизайн Анны Томсон
Прекрасно подходит для комнаты учащегося или для домашнего офиса. Он прочен, красив и удобен.
Размер изделия: 1403×483×743 мм (55¼×19×29¼ дюйма)

Инструмент:

Материалы

* Осина, тополь, американское тюльпанное дерево — подойдёт любая древесина такого рода, в т. ч. и сосна.

Используйте циркулярную пилу для нарезки досок по длине и ручную пилу (болгарку) для поперечной нарезки

Распиловка

  1. Отстрогайте все доски из осины* до толщины ½ дюйма (12,7 мм).

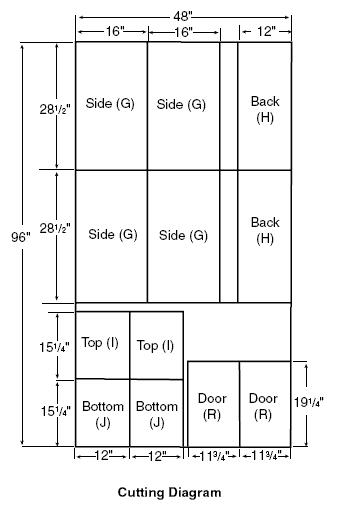

  2. Сверяясь с диаграммой распиловки, нарежьте фанеру ¾ дюйма (19 мм) на четыре куска 16×28½ дюйма (406×724 мм) для боковых сторон (G), два 12×28½ дюйма (305×724 мм) для задней части (H), четыре 12×15¼ дюйма (305×387 мм) для верхней части (I) и дна (J), и две11¾х19¼ дюйма (298,5×489 мм) для дверок ®. Соответственно отметьте каждую заготовку.

  3. Установите циркулярную пилу на отрезание 2? дюймов (66,5 мм). Отрежьте полосу длиной 24 дюйма (61 см) от 8-футовой (244 см) дубовой доски 1×6 для дальнейшего использования. Отрежьте по всей длине от 6-футовой доски 1×6, и дважды по всей длине — от другой 6-футовой доски, всегда устанавливая обрезанный фабричным способом край против упора стола циркулярной пилы.

  4. Установите упор циркулярной пилы на ширину ¾ дюйма (19 мм). Пропустите остающуюся 6-футовую дубовую доску 1×6 через пилу дважды. Отрежьте 24½ дюйма (62,2 см) от остатка этой доски, распустите этот кусок длиной 24½ дюйма на ширину 3½ дюйма (89 мм).

  5. Распустите четыре 5-футовые дубовые доски 1×6 на ширину 5 дюймов (127 мм). Выложите рядом их на плоской поверхности, стараясь достичь максимального совмещения узоров, и склейте их по длине, чтобы создать столешницу (S). Стяните склеенные доски зажимами и дайте клею высохнуть. Снимите зажимы и отшлифуйте поверхность. Обрежьте полученную столешницу до ширины 19 дюймов (482,5 мм), затем до длины 55¼ дюйма (1403 мм).

  6. Для выдвижных ящиков, разрежьте 6-футовую осиновую доску ½х3½ дюйма (13 мм х 89 мм) до ширины 2 дюйма (51 мм). Разрежьте обе 6-футовых осиновых доски ½х5½ (13 мм х 140 мм) до ширины 5 дюймов (127 мм). Установив четвертьдюймовую пазорезную головку на станок, установите высоту лезвия на ¼ дюйма (6,5 мм) и упор на ширину полдюйма (12,5 мм). Вырежьте паз соответствующего размера в нижнем внутреннем крае досок шириной как 2 дюйма, так и 5 дюймов. Примечание: если пазорезная головка недоступна, сделайте для каждой доски один проход с упором на ширине ½ дюйма (12,5 мм) от лезвия, и второй проход с упором на ширине ? (16 мм) от лезвия.

  7. Отрежьте две длины 14 дюймов (356 мм) от осиновой доски шириной 2 дюйма (51 мм) для боковин среднего ящика (B), и две длины 14 дюймов от каждой осиновой доски шириной 5 дюймов (127 мм) для боковин крайних ящиков (E). Отрежьте две длины 9? дюйма (251 мм) от каждой из досок шириной 5 дюймов для передних и задних стенок крайних ящиков (D), и две длины 22½ дюйма (572 мм) от досок шириной 2 дюйма для передней и задней стенки среднего ящика (A).

  8. Из четвертьдюймовой фанеры (6-миллиметровой) вырежьте один кусок размером 13¼х21¾ дюйма (336×552 мм) для днища среднего ящика ©, и два куска 9?х13¼ дюйма (232×336 мм) для днищ боковых ящиков (F).

Сборка ящиков

  1. Примкните заднюю часть среднего ящика (A) к боковинам среднего ящика (B), склейте и скрепите их отделочными гвоздями 1¼ дюйма (32 мм). Вставьте днище среднего ящика © в паз и прикрепите переднюю часть ящика (A) с помощью клея и гвоздей, забивая их с внешней стороны боковин в торцы передней части. Оставьте выступившие потёки клея до затвердения, затем аккуратно удалите.

  2. Повторите процесс, описанный в п. 1, для сборки двух боковых ящиков, используя их передние и задние части (D), боковины (E) и дно (F).

Сборка тумбы для ящика

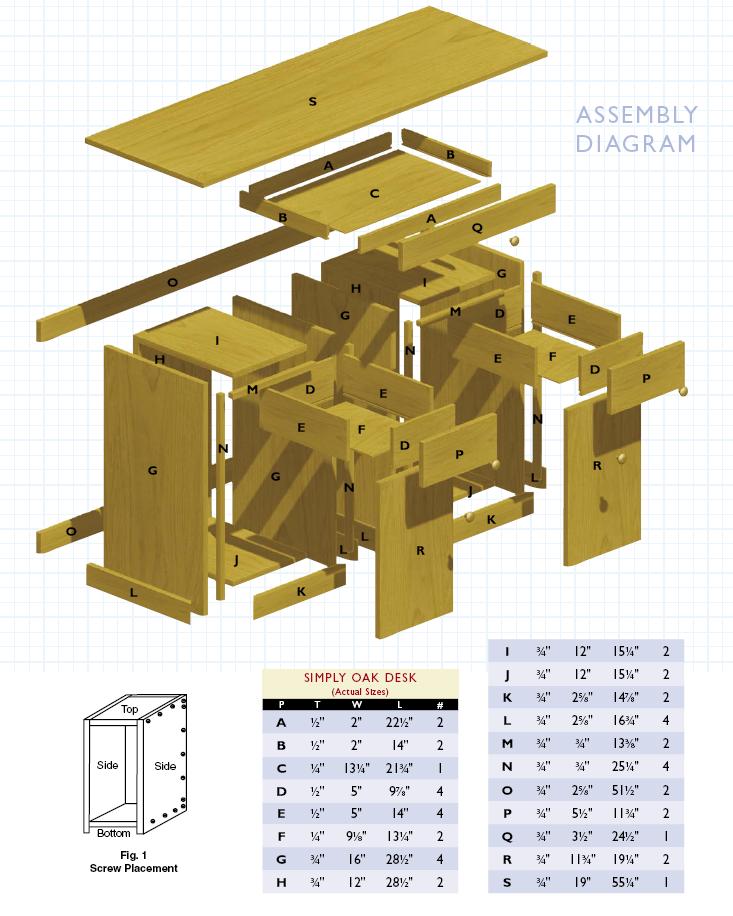

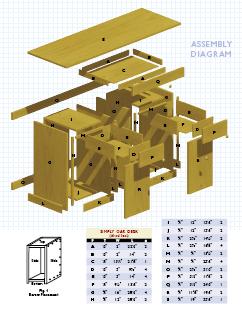

  1. Верх (I), днище (J) и заднюю часть (H) будут состыкованы с боковинами (G). Для верха и днища заранее высверлите и раззенкуйте в торцах отверстия на расстоянии ? дюйма (9,5 мм) от края, глубиной 5/16 дюйма (8 мм). Сделайте по четыре отверстия с каждого из двух боковых торцов верха и днища и по пять отверстий с каждого бокового торца задней части (рис. 1).

  2. У нижнего края каждой боковины (G) проведите линию на расстоянии 2¾ дюйма (70 мм) от нижнего края, и установите днище так, чтобы эта линия совпадала с его верхней плоскостью. Центрируйте 4 шурупа на линии, проходящей в 2? дюйма (60 мм) от нижнего края так, чтобы они входили в середину торца днища, и закручивайте их до тех пор, пока их головка не будет полностью утоплена в боковине.

  3. Соберите тумбу для ящика, закрепляя одну из боковин (G) на задней части (H) с помощью клея и шурупов 1? дюйма (41 мм), затем прикрепите верх, затем другую боковину. В последнюю очередь прикрепите днище, устанавливая верхнюю плоскость днища по проведённой на боковинах линии.

  4. Повторите шаги 1—3 для второй тумбы для выдвижного ящика.

  5. Наклейте заглушки на головки шурупов с каждой стороны тумбы. Подрежьте их или отшлифуйте. Слегка отшлифуйте всю тумбу шлифовальной бумагой зернистостью 150, соблюдая осторожность, чтобы не протереть насквозь поверхностный слой фанеры.

Обшивка

  1. Собирайте тумбы по очереди, сравнивая размеры их передней и задней части. Вырежьте кусок из дубовой доски в 2? дюйма (K) со скосом в 45° на каждом торце, так, чтобы длина заготовки с длинной стороны составляла бы 14? дюйма (378 мм), а с короткой (из-за скосов) — 13? дюйма (340 мм). Прикрепите к нижней части лицевой стороны тумб с помощью клея и гвоздей с декоративной шляпкой.
  2. Измерьте расстояние от заднего края тумбы до длинной стороны фронтальной заготовки. Вырежьте две зеркальных по отношению друг к другу заготовки (L), у которых задний конец (который будет установлен в сторону задней стороны тумбы) будет обрезан прямоугольно, а передний — скошен под углом 45°. Эти заготовки должны быть длиной около 16¾ дюйма (425 мм). Прикрепите их к тумбе с боков снизу.
  3. Измерьте ширину по верхнему краю тумбы. Вырежьте две дубовые планки сечением 1×1 дюйм (25,5×25,5 мм) такой длины (около 16¾ дюйма — 425 мм) (M). Приклейте одну из них и закрепите гвоздями с лицевой стороны тумбы.
  4. Измерьте высоту тумбы по лицевой стороне от верха плашки (K) до низа плашки (M). Вырежьте две дубовые планки сечением 1×1 дюйм (25,5×25,5 мм) такой длины (около 25¼ дюйма — 641 мм) (N). Приклейте их и закрепите гвоздями с лицевой стороны каждой боковины тумбы.
  5. Повторите шаги 1—4 для второй тумбы.

Сборка и отделка

  1. Разрежьте две оставшихся дубовых доски толщиной 2? дюйма (66,5 мм) на отрезки длиной 51½ дюйма (130,8 см) для крепёжных планок (O). Прикрепите одну из этих планок к верху задней части каждой тумбы, выровняв заподлицо с их верхним краем и предварительно высверлив и слегка раззенковав отверстия под шурупы 1¼ дюйма (32 мм) в задних или боковых стенках тумбы. Прикрепите вторую планку сходным образом, но выровняв заподлицо по нижнему и внешним краям (не учитывая внешнюю обшивку тумбы (L)).
  2. Установите направляющие для ящиков для среднего и боковых ящиков согласно указаниям их производителей. Установите сами ящики на их места. Измерьте отверстия ящиков и разрежьте дубовую доску 1×6×24 дюйма пополам, так чтобы получить две лицевые стороны для двух боковых ящиков (P). Лицевую сторону среднего ящика (Q) сделайте из приготовленной дубовой доски шириной 3½ дюйма (89 мм).
  3. Выровняйте лицевые стороны ящиков (P) по ящикам, разметьте и прикрепите их с помощью клея и двух 1-дюймовых (25 мм) шурупов (предварительно высверлив и раззенковав отверстия для них в передней стенке самого ящика и изнутри лицевой стороны). Таким же образом прикрепите лицевую сторону среднего ящика (Q), следя за тем, чтобы она была расположена точно по центру и не цепляла ни один из боковых ящиков.
  4. Прикрепите ручки по центру каждого из ящиков, просверлив для этого сквозные отверстия в их лицевой части. Выньте ящики.
  5. Сверлом на ¼ дюйма (6,3 мм) высверлите 4 отверстия в верхней части каждой тумбы. Поместите столешницу (S) на собранные вместе тумбы так, чтобы задний её край был заподлицо с задней верхней крепёжной планкой (O), а с боков она бы выступала примерно на 2 дюйма (51 мм). Закрепите столешницу зажимами спереди и сзади. Сверлом на ? дюйма (3,2 мм) высверлите по центру каждого из отверстий в ¼ дюйма углубления в нижней стороне столешницы глубиной в ¼ дюйма. Скрепите столешницу с каждой тумбой с помощью шурупов 1¼ дюйма (20 мм), закручивая их через верхнюю часть каждой тумбы в нижнюю сторону столешницы. Снимите зажимы. Скруглите верхние края столешницы с помощью фасонной фрезы.
  6. Окантуйте края дверок лентой шпона ¾ дюйма (19 мм). Расположите двери по центру отверстий в тумбах и обозначьте места для петель. Установите петли, преварительно высверлив отверстия под шурупы. Установите на дверях ручки в 2-х дюймах (51 мм) от верхнего края каждой двери и в 1? дюймах (35 мм) от их внутреннего края.
  7. Покройте дубовые поверхности тунговым маслом и дайте ему впитаться в течение 30 минут. Затем удалите все излишки и дайте просохнуть.
